Pajp tal-Liga tan-Nikil fiż-Żejt u l-Gass Offshore: Minn Wellhead għal Subsea Flowlines

Għaliex iż-Żejt u l-Gass Offshore Jeżiġi Aktar Mill-Azzar tal-Karbonju

L-estrazzjoni taż-żejt u l-gass offshore timbotta l-materjali għal-limiti assoluti tagħhom. Mill-wellhead fl-art tal-oċean sal-pjattaforma tal-ipproċessar tal-wiċċ, kull metru ta 'pajp huwa soġġett għal kombinazzjoni bla waqfien ta' fluwidi korrużivi, pressjonijiet estremi, dħul ta 'ilma baħar, u tibdil fit-temperatura li jeqirdu l-azzar tal-karbonju ordinarju fi żmien xhur.

Pajpijiet tal-liga tan-nikil- spiss jissejħu Korrużjoni-Ligi Reżistenti (CRAs) - huma mfassla speċifikament biex jgħixu f'dawn il-kundizzjonijiet. Dawn jiffurmaw is-sistema skeletriċi ta 'infrastruttura moderna offshore, li jmexxu l-idrokarburi b'mod sikur u affidabbli mill-ġibjun għall-esportazzjoni.

"Il-mistoqsija hija qatt jekk tużax pajp CRA offshore. Il-mistoqsija hija liema grad tas-CRA, u fejn." - Prinċipju li jiggwida lil kull inġinier serju tal-pipeline offshore.

Din il-gwida tieħdok matul il-vjaġġ kollu: mill-bjar fejn tibda l-produzzjoni, permezz ta 'risers tal-produzzjoni u umbilicals, sal-linji tal-fluss taħt il-baħar li jistgħu jkopru għexieren ta' kilometri tul il-qiegħ tal-oċean. F'kull stadju, aħna nidentifikaw il-modi ta 'falliment dominanti, il-gradi preferuti tal-liga tan-nikil, u l-istandards li jirregolaw l-għażla.

Sistema ta' Pipeline Offshore: Ħarsa Ġenerali ta' Żona-bi-Żona

Sistema taż-żejt u tal-gass offshore mhijiex pipeline wieħed - hija netwerk ta' segmenti interkonnessi, kull wieħed b'ambjent operattiv uniku. Il-fehim ta 'dawn iż-żoni huwa l-pedament ta' għażla ta 'materjal intelliġenti.

Żona 1 - Il-Wellhead u s-Siġra tal-Milied

Il-wellhead hija l-interface mekkanika bejn il-bir ta 'taħt il-wiċċ u s-sistema tal-produzzjoni tal-wiċċ. 'Siġra tal-Milied' (munzell vertikali ta' valvi u fittings) tiltaqa 'fuq il-bjar u tikkontrolla l-fluss. Il-pressjonijiet hawnhekk jistgħu jaqbżu l-15,000 psi (1,034 bar) fi bjar -Pressjoni/Temperatura Għolja- (HP/HT). Fluwidi prodotti li fihom H₂S, CO₂, ilma, ramel, u kloruri joħolqu wieħed mill-aktar ambjenti ta 'korrużjoni aggressivi magħrufa fl-industrija.

Żona 2 - Tubi tal-Produzzjoni u Tlestija ta' Downhole

It-tubi tal-produzzjoni jġorru l-idrokarburi mill-ġibjun sal-bjar. Il-materjali tas-CRA huma obbligatorji f'bjar klassifikati bħala 'qarsa' taħt NACE MR0175 (jiġifieri, bjar li fihom H₂S 'il fuq minn pressjonijiet parzjali limitu). Ligi tan-nikil jiddominaw f'ambjenti-qarsa, għolja-CO₂, u għolja-klorur.

Żona 3 - Risers tal-Produzzjoni

Risers huma s-sezzjonijiet tal-pajpijiet vertikali jew qrib-vertikali li jgħaqqdu qiegħ il-baħar mal-pjattaforma tal-wiċċ. Huma esposti kemm għal fluwidi tal-produzzjoni interna kif ukoll għall-ilma baħar estern. L-għeja mill-mewġ u l-movimenti tal-bastiment hija sfida mekkanika addizzjonali. Il-liga 625 miksija u l-istainless steel Duplex jintużaw ħafna.

Żona 4 - Jumpers u Spools taħt il-baħar

Konnessjonijiet tal-pajpijiet qosra, riġidi jew flessibbli bejn tagħmir taħt il-baħar (siġar, manifolds, PLEM/PLET) jissejħu jumpers jew spools. Għandhom jakkomodaw allinjament ħażin tal-installazzjoni u espansjoni termali filwaqt li jżommu tnixxija-integrità stretta għal għexieren ta' snin.

Żona 5 - Linji ta' Flussi ta' taħt il-baħar u Pipelines ta' Esportazzjoni

Il-linji tal-fluss taħt il-baħar jittrasportaw fluwidi tal-produzzjoni b'ħafna fażijiet (żejt, gass, ilma, ramel) mill-bjar għal faċilità tal-ipproċessar. Jistgħu jiġru għal 50+ km tul qiegħ il-baħar. L-assigurazzjoni tal-fluss (li tipprevjeni l-formazzjoni ta 'l-idrat, id-depożizzjoni tax-xama' u l-korrużjoni) titlob materjali CRA ta 'inġinerija għolja, kisjiet, jew kostruzzjonijiet ta' pajpijiet miksijin.

Tabella 1 - Tqabbil taż-Żona Offshore: Kundizzjonijiet Operattivi u Rekwiżiti tal-Materjal

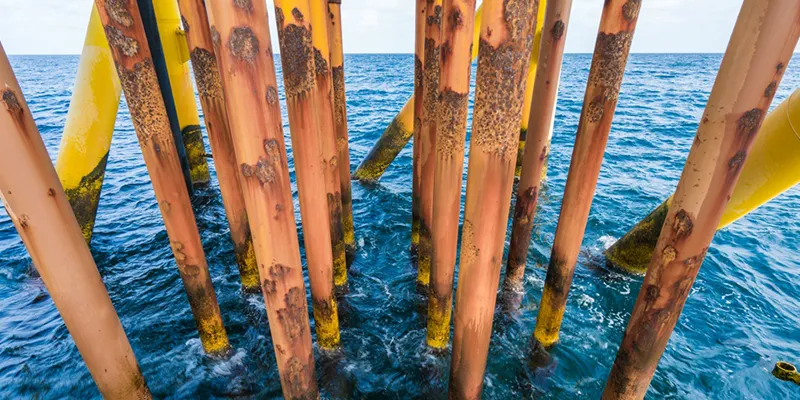

Mekkaniżmi ta' Korrużjoni Dominanti f'Ambjenti Offshore

Biex tagħżel il-grad ta 'liga tan-nikil it-tajjeb, l-inġiniera għandhom l-ewwel jifhmu dak li qed jiġġieldu kontra. Ambjenti offshore jgħaqqdu diversi aġenti aggressivi simultanjament - kundizzjoni azzar tal-karbonju u anke azzar li ma jissaddadx standard ma jistgħux jgħixu fit-tul-.

Sulfide tal-Idroġenu (H₂S) - Cracking Stress tas-Sulfide (SSC)

H₂S jinħall fl-ilma prodott biex jifforma aċidu dgħajjef korrużiv ħafna. B'mod aktar perikoluż, jikkatalizza l-assorbiment tal-idroġenu fl-azzar, li jwassal għal Sulfide Stress Cracking (SSC) - forma ta 'ksur fraġli li jista' jikkawża falliment katastrofiku f'sekondi. NACE MR0175/ISO 15156 jiddefinixxi kriterji ta' kwalifika materjali għal servizz qares (ambjenti li fihom H₂S-). Ligi tan-nikil 'il fuq minn ~ 8% Ni + kontenut għoli ta' Cr/Mo huma ġeneralment immuni għal SSC fi stress operattivi normali.

Diossidu tal-Karbonju (CO₂) - Korrużjoni Ħelwa

CO₂ jinħall fl-ilma biex jifforma aċidu karboniku (H₂CO₃), li jattakka ligi bbażati fuq il-ħadid-(magħrufa bħala 'korrużjoni ħelwa' jew 'attakk tal-mesa'). Ligi tan-nikil-għoli b'kromju suffiċjenti jiffurmaw films ta' ossidu protettiv li effettivament iwaqqfu dan l-attakk, anke fi pressjonijiet parzjali ta' CO₂ li jaqbżu l-10 bar.

Klorur-Korrużjoni ta' Pitting u Xquq Indotta

Seawater contains approximately 19,000 ppm chloride. At elevated temperatures (>60 grad għall-istainless steel 316L), il-kloruri jibdew il-korrużjoni tal-ħofor u l-xquq. In-Numru Ekwivalenti tar-Reżistenza għall-Pitting (PREN) jikkwantifika r-reżistenza: PREN=%Cr + 3.3 × %Mo + 16 × %N. Materjali bi PREN > 40 huma kkunsidrati adattati għall-immersjoni fl-ilma baħar. Il-PREN tal-liga 625 jaqbeż il-50.

Korrużjoni Mikrobijoloġikament Influwenzata (MIC)

Sulfate-reducing bacteria (SRB) thrive in stagnant water zones within pipelines and create local microenvironments with highly concentrated H₂S. Nickel-rich alloys with >58% Ni (eż., Alloy 625) juru reżistenza ferm aħjar għall-MIC minn gradi ta' liga aktar baxxi-.

Gradi ta 'Liegi tan-Nikil għal Applikazzjonijiet Offshore

L-industrija offshore ma tużax liga waħda tan-nikil 'universali'. Minflok, lista qasira ta 'gradi mqassra bir-reqqa hija mqabbla ma' kundizzjonijiet ta 'servizz speċifiċi bbażati fuq l-ispiża, id-disponibbiltà, l-iwweldjar, u l-prestazzjoni tal-korrużjoni. Hawn taħt jinsabu l-ħames gradi li jiddominaw il-folji tal-ispeċifikazzjoni offshore madwar id-dinja.

Tabella 2 - Tqabbil tal-Kompożizzjoni tal-Gradi Maġġuri ta' Ligi tan-Nikil Offshore

Tabella 3 - Tqabbil tal-Proprjetajiet Mekkaniċi (Temperatura tal-Kamra, Kundizzjoni Ittemprat)

Tabella 4 - Tqabbil tar-Reżistenza għall-Korrużjoni għal Servizz Offshore

Għażla ta' Materjal skond Żona ta' Applikazzjoni

B'mekkaniżmi ta 'korrużjoni u proprjetajiet tal-liga definiti, il-pass li jmiss huwa l-immappjar tal-għażla tal-grad għal kull żona tas-sistema. Il-gwida li ġejja tirrifletti l-prattika stabbilita tal-inġinerija u l-filosofiji tal-għażla tal-materjal tal-operatur ewlieni.

Wellhead u Siġra tal-Milied - Alloy 625 u C276

Fil-bjar, il-kombinazzjoni ta' pressjonijiet ultra-għoli, temperaturi elevati, u servizz qares/CO₂ titlob l-ogħla-ligi disponibbli. Il-Liga 625 u l-Liga C-276 jiddominaw, ħafna drabi bħala pajp solidu, korpi ta 'valvi falsifikati, jew iwweldjar sovrapposizzjonijiet fuq sottostrati tal-azzar tal-karbonju. Standards ewlenin: API 6A (Wellhead u Tagħmir tas-Siġra tal-Milied), API 17D (Wellhead Subsea), NACE MR0175.

Rakkomandazzjoni definittiva: Għall-ħofor qarsa HP/HT (H₂S > 0.05 psi pressjoni parzjali), Alloy 625 jew C-276 jipprovdi l-aħjar -fil--kombinazzjoni ta 'saħħa, immunità għall-korrużjoni, u affidabilità fit-tul.

Tubi tal-Produzzjoni f'Bjar Qarsa - Alloy 825 u 625

API 5CRA (Speċifikazzjoni għall-Korrużjoni-Tubi mingħajr saldatura ta 'Liegi Reżistenti għall-Użu bħala Casing, Tubing, u Coupling Stock) huwa l-istandard li jirregola għal tubi CRA downhole. L-għażla tal-grad issegwi l-kwalifika tal-materjal NACE MR0175. Għal servizz qares moderat (H₂S baxx għal moderat, temperaturi moderati), Alloy 825 hija soluzzjoni kost-effettiva. Għal qarsa estrema jew HPHT, Alloy 625 hija s-soluzzjoni speċifikata.

Risers tal-Produzzjoni - Duplex u Alloy 625 Clad

Steel catenary risers (SCRs) and flexible risers are the mechanical link between seabed and surface. External surfaces are exposed to seawater (requiring PREN >40); uċuħ interni jġorru fluwidi prodotti multifażi. Pajp miksi - fejn qoxra ta 'barra ta' l-azzar bil-karbonju tipprovdi saħħa strutturali u saff CRA ta 'ġewwa jipprovdi protezzjoni kontra l-korrużjoni - hija s-soluzzjoni dominanti għal risers ta' dijametru kbir-. DNV-OS-F101 (Submarine Pipeline Systems) jirregola d-disinn.

Jumpers u Spools taħt il-baħar - Alloy 625 Solid

Il-ġeometrija kumplessa u d-densità għolja tal-weldjatura tal-jumpers titlob liga b'weldjabbiltà eċċellenti u proprjetajiet konsistenti wara l-{0}}weldjatura. Il-liga 625 hija l-preferenza tal-industrija: hija ssaldjata mingħajr trattament tas-sħana ta 'wara-weldjatura (PWHT) fil-biċċa l-kbira tal-applikazzjonijiet taħt il-baħar, u żżomm reżistenza sħiħa għall-korrużjoni tul iż-żona affettwata tas-sħana-(HAZ). ASTM B622 ikopri rekwiżiti ta 'pajp/tubu mingħajr saldatura.

Subsea Flowlines - Pajp miksi/Infurrat b'Liga 825 jew 625 Saff Intern

Il-linji tal-flussi taħt il-baħar ta' distanza twila-għaqqad ir-rekwiżit strutturali (pajp ta 'barra) b'reżistenza għall-korrużjoni (inforra ta' ġewwa). Il-pajp miksi CRA-(magħqud metallurġikament) jew il-pajp miksi CRA-(magħqud mekkanikament) jipprovdi soluzzjoni ekonomika. Il-liga 825 tintuża ħafna bħala s-saff intern reżistenti għall-korrużjoni-għal servizz moderat-qares, għoli-CO₂. L-inforra tal-liga 625 hija speċifikata meta l-livelli jew it-temperaturi H₂S huma elevati.

Tabella 5 - Grad Rakkomandat tal-Liga tan-Nikil skond iż-Żona ta' Applikazzjoni

Standards u Speċifikazzjonijiet tal-Industrija

L-inġinerija offshore hija waħda mill-industriji l-aktar standardizzati b'mod rigoruż fid-dinja. L-istandards li ġejjin huma r-referenzi primarji għall-ispeċifikazzjoni, l-ittestjar u l-installazzjoni tal-pajpijiet tal-liga tan-nikil f'sistemi taż-żejt u tal-gass offshore.

Tabella 6 - Standards Ewlenin li Jirregolaw Pajpijiet tal-Liegi tan-Nikil fiż-Żejt u l-Gass Offshore

Formoli tal-Manifattura tal-Pipe: Solidi, Miksijin, u Infurrati

Mhux kull applikazzjoni ta 'pajpijiet offshore titlob kostruzzjoni solida ta' CRA. Minħabba l-ispiża tal-ligi tan-nikil (Il-Liga 625 jinnegozja bi 4–6 × il-prezz tal-azzar tal-karbonju bil-piż), l-inġiniera żviluppaw kostruzzjonijiet ta' pajpijiet ibridi kost-effettivi li jwasslu prestazzjoni tas-CRA fejn hija meħtieġa - fil-wiċċ intern korrużiv - filwaqt li jiddependu fuq azzar tal-karbonju jew azzar b'liga baxxa{-ligat{8}.

Pajp CRA solidu (Mingħajr saldatura jew Iwweldjat)

Pajp solidu CRA huwa manifatturat kompletament mil-liga tan-nikil. Huwa speċifikat għall-aktar applikazzjonijiet aggressivi: wellheads, siġar tal-Milied, jumpers taħt il-baħar, u tubi ta' downhole ta' pressjoni għolja-. Il-manifattura ssegwi ASTM B622 (bla saldatura) jew ASTM B705 (iwweldjati). Il-ħxuna tal-ħajt hija mfassla għall-formuli tal-klassifikazzjoni tal-pressjoni API 5C3 jew ASME.

CRA-Pajp miksi (Magħqud Metallurġikament)

Il-pajp miksi b'CRA jikkonsisti minn pajp ta' barra strutturali tal-karbonju/azzar b'liga baxxa-b'saff ta' ġewwa tas-CRA magħqud b'mod metallurġiku waqt ir-rolling jew it-twaħħil splussiv. Ir-rabta hija integrali - iż-żewġ saffi ma jistgħux jiġu separati. Il-ħxuna tas-saff tas-CRA hija tipikament 2–4 mm. Il-pajp miksi joffri 50–70% iffrankar fl-ispejjeż meta mqabbel ma 'CRA solidu fuq linji tal-fluss ta'-dijametru kbir, filwaqt li żżomm reżistenza sħiħa għall-korrużjoni fit-toqba. Ittestjat skont l-ASTM A264 (kisi li ma jissaddadx) jew speċifikazzjonijiet ta' liga Ni-ekwivalenti.

CRA-Pajp Infurrat (Magħqud Mekkanikament)

Pajp miksi juża tubu tal-inforra tas-CRA -fabbrikat minn qabel ġewwa pajp ospitanti tal-azzar tal-karbonju, marbut b'espansjoni idrawlika jew interferenza mekkanika. L-inforra mhix magħquda b'mod metallurġiku; hemm interface bejn inforra u ospitanti. Din hija l-aktar kostruzzjoni ekonomika tal-pajp tas-CRA, użata ħafna għal -flowlines taħt il-baħar fuq distanzi twal. L-isfida teknika kritika hija li jiġi żgurat li l-inforra ma tiġġarrafx jew tinħela taħt avvenimenti ta'-pressjoni maqluba (eż. għeluq/depressurizzazzjoni). DNV-RP-A203 u ttestjar ta' kwalifika speċifika tal-proġett-jirregola l-integrità tal-pajp miksi.

Tabella 7 - Tqabbil tal-Kostruzzjoni tal-Pajpijiet: Solidu vs Miksijin vs Infurrati

Konsiderazzjonijiet ta 'Fabbrikazzjoni u Iwweldjar

Ligi tan-nikil huma materjali li jistgħu jinħadmu, iżda jeħtieġu prattika ta 'fabbrikazzjoni tas-sengħa. B'differenza mill-azzar tal-karbonju, il-biċċa l-kbira tal-gradi tas-CRA huma xogħol-iwebbes u jeħtieġu attenzjoni bir-reqqa għad-dħul tas-sħana, it-temperatura interpass, u t-trattament ta' wara-weldjatura.

Alloy 625 - Il-Ħabib tal-Welder

Il-liga 625 hija waħda mill-aktar ligi ta' prestazzjoni għolja-weldjabbli. Ma teħtieġx trattament tas-sħana ta' wara-weldjatura (PWHT) għall-biċċa l-kbira tal-applikazzjonijiet tal-korrużjoni. Jintuża kemm bħala metall bażiku kif ukoll bħala mili tal-iwweldjar (ERNiCrMo-3 għal kull AWS A5.14) għall-kisi tal-azzar tal-karbonju. Kontrolli ewlenin: input tas-sħana<2.0 kJ/mm, interpass temperature <177 °C (350 °F), and avoidance of sulphur/phosphorus contamination.

Liga 825 - Konsiderazzjonijiet PWHT

Il-liga 825 hija sensittiva għal sensitizzazzjoni (preċipitazzjoni tal-karbur tal-kromju fil-konfini tal-qamħ) fil-medda tat-temperatura 540-760 grad. Biex tiġi evitata l-korrużjoni intergranulari, jew l-iwweldjar b'input ta'-sħana-baxx ikkontrollat ​​jew ittemprar ta' wara-weldjatura (1,038–1,066 grad ) huwa meħtieġ. Stabbilizzazzjoni bit-titanju fil-kompożizzjoni tal-liga tgħin biex tnaqqas ir-riskju ta 'sensitizzazzjoni.

Azzar Stainless Duplex - Bilanċ tal-Fażi Kritika

Ligi duplex jeħtieġu kontroll strett tal-input tas-sħana u t-temperatura interpass biex tinżamm il-mikrostruttura tal-awstenite/ferrite 50:50. Devjazzjonijiet jikkawżaw preċipitazzjoni tal-fażi sekondarja (sigma, chi, alpha-prime) li tnaqqas b'mod drammatiku l-ebusija u r-reżistenza għall-korrużjoni. Il-konsumabbli għandhom jaqblu mal-kompożizzjoni tal-liga. L-ittestjar tal-kwalifika NACE MR0175 irid jgħaddi wara-weldjatura.

Mistoqsijiet Frekwenti

Q1: X'inhu l-aħjar pajp tal-liga tan-nikil għal linji tal-fluss taħt il-baħar taż-żejt u tal-gass offshore?

Tweġiba Diretta: Għal flowlines taħt il-baħar f'servizz qares (H₂S + CO₂ + klorur), Alloy 625 (UNS N06625) hija l-punt ta 'referenza tal-industrija għal pajp solidu jew miksi/infurrati. Għal servizz moderat-qarsa f'temperaturi aktar baxxi, Alloy 825 (UNS N08825) hija l-għażla ekonomikament preferuta. Id-deċiżjoni tiddependi fuq pressjoni parzjali H₂S, temperatura, kontenut ta' CO₂, u konċentrazzjoni ta' klorur kif evalwat skont NACE MR0175/ISO 15156.

Q2: Liema standards jirregolaw il-pajp tal-liga tan-nikil fiż-żejt u l-gass offshore?

Tweġiba Diretta: L-istandards primarji huma: ASTM B622 (pajp Alloy 625/C-276 mingħajr saldatura), ASTM B424 (pajp Alloy 825), API 5CRA (tubi CRA ta 'downhole), NACE MR0175/ISO 15156 (tagħmir ta' servizz qares), kwalifika ta 'materjal APIA77a API, wellhead/siġra), u DNV-OS-F101 (sistemi ta' pajpijiet taħt il-baħar).

Q3: X'inhu PREN u għaliex huwa importanti għall-għażla tal-pajpijiet offshore?

Direct Answer: PREN stands for Pitting Resistance Equivalent Number, calculated as: PREN = %Cr + 3.3×%Mo + 16×%N. It predicts a material's resistance to pitting corrosion in chloride-containing environments like seawater. A PREN >40 is the general minimum threshold for seawater immersion service. Alloy 625 has a PREN >50; Duplex 2205 għandu PREN ta '~35; standard 316L stainless għandu PREN ta '~24, li jagħmilha mhux adattata għall-immersjoni fl-ilma baħar mingħajr protezzjoni katodika.

Q4: X'inhi d-differenza bejn il-pajp miksi CRA-u l-pajp miksi b'CRA-?

Tweġiba diretta: CRA-pajp miksi għandu saff ta' liga reżistenti għall-korrużjoni-magħqud metallurġikament (integral) ma' pajp ta' barra strutturali tal-azzar tal-karbonju waqt irrumblar bis-sħana jew twaħħil splussiv. Il-bond ma jistax jiġi separat. CRA-pajp miksi juża tubu CRA -format minn qabel imdaħħal u estiż mekkanikament ġewwa pajp ospitanti tal-azzar tal-karbonju. L-inforra mhix magħquda - hija tiddependi fuq l-interferenza fit-twaħħil. Il-pajp miksi jiswa aktar iżda għandu integrità ogħla; pajp miksi huwa aktar ekonomiku għal-flowlines fuq distanzi twal iżda jeħtieġ kwalifika bir-reqqa għar-riskju ta' kollass taħt depressurizzazzjoni.

Q5: Jista 'jiġi wweldjat il-pajp ta' Alloy 625 mingħajr trattament bis-sħana?

Tweġiba Diretta: Iva. Il-liga 625 tista 'tiġi wweldjata mingħajr trattament tas-sħana ta' wara-weldjatura (PWHT) f'ħafna applikazzjonijiet ta 'korrużjoni offshore. Huwa wweldjat bl-użu ta 'mili ERNiCrMo-3 (AWS A5.14) u mhuwiex suxxettibbli għal qsim ta' idroġenu, sensitizzazzjoni, jew formazzjoni ta 'fażi sigma taħt kundizzjonijiet standard ta' wweldjar. Dan jagħmilha ferm aktar faċli biex tiffabbrika minn xi azzar li ma jissaddadx jew liegi duplex. Madankollu, l-input tas-sħana għandu jiġi kkontrollat ​​għal<2.0 kJ/mm and interpass temperature kept below 177 °C.

Q6: Kemm idumu l-pajpijiet tal-liga tan-nikil fis-servizz offshore?

Tweġiba Diretta: Meta speċifikati u installati b'mod korrett, is-sistemi tal-pajpijiet CRA tal-liga tan-nikil huma ddisinjati għal ħajja ta' servizz minimu ta' 20-sena skont DNV-OS-F101 u speċifikazzjonijiet tal-proġett tal-operatur. L-evidenza tal-post mill-oqsma tal-Baħar tat-Tramuntana, tal-Golf tal-Messiku u tal-Afrika tal-Punent turi li sistemi Alloy 625 u 825 iddisinjati tajjeb regolarment jiksbu 25+ snin ta 'ħajja ta' servizz mingħajr interventi kbar ta 'integrità, sakemm jinżammu programmi ta' protezzjoni katodika u inibizzjoni tal-korrużjoni.

Q7: Alloy 825 huwa adattat għas-servizz qares H₂S?

Tweġiba Diretta: Iva, bi kwalifika. Liga 825 hija elenkata bħala materjal aċċettabbli għal servizz qares H₂S f'NACE MR0175/ISO 15156 Parti 3, soġġetta għal limiti ta 'ebusija (tipikament HRC Inqas minn jew ugwali għal 35 għat-tubi), rekwiżiti ta' trattament bis-sħana, u limiti ambjentali (temperatura massima u pressjoni parzjali H₂S). Għal kundizzjonijiet qarsa aktar severi (H₂S għoli, temperatura għolja), Alloy 625 jew Alloy 718 hija preferuta.

Konklużjoni

Il-pajp tal-liga tan-nikil mhuwiex lussu fiż-żejt u l-gass offshore - huwa ħtieġa funzjonali. Mill-bjar li jiffaċċja fluwidi tal-formazzjoni qarsa fi pressjonijiet estremi, permezz ta 'risers tal-produzzjoni msawwta mill-għeja tal-mewġ u l-ilma baħar, għal flowlines taħt il-baħar li jiġġebbed fuq għexieren ta' kilometri ta 'qiegħ tal-baħar kiesaħ, bi pressjoni għolja -, kull żona titlob liga reżistenti għall-korrużjoni magħżula preċiżament-.

Il-prinċipji ġenerali tal-inġinerija huma ċari:

• Match PREN to chloride concentration and temperature. A PREN >40 is the floor for offshore seawater service; subsea flowlines in aggressive environments need PREN >50.

• Segwi NACE MR0175/ISO 15156 għal kwalunkwe ambjent H₂S - mhux-negozjabbli għall-bjar qarsa.

• Sfrutta l-kostruzzjoni ta' pajp miksi b'CRA-u CRA-inforra biex tikseb prestazzjoni tas-CRA b'50–70% inqas spiża fuq applikazzjonijiet ta'-dijametru kbir.

• Alloy 625 huwa l-workhorse tal-industrija għal taħt il-baħar: weldjabbiltà superjuri, reżistenza għall-korrużjoni eċċezzjonali, l-ebda PWHT - il-punt ta 'referenza li miegħu jitkejlu l-gradi CRA l-oħra kollha.

• Dejjem ivvalida l-għażla tal-materjal bl-ittestjar tal-korrużjoni (ASTM G28, G48) u protokolli ta 'kwalifika NACE, mhux biss data ta' kompożizzjoni nominali.

L-ispinta bla waqfien tal-industrija offshore f'ġibjuni aktar profondi, sħan u aktar korrużivi se tkompli tmexxi d-domanda għal soluzzjonijiet ta 'pajpijiet ta' liga tan-nikil inġinerija. Operaturi li jinvestu f'għażla ta' materjal korretta bil-quddiem se jiksbu l-ħajja tal-kamp ta' 20+ sena li għaliha kienu ddisinjati l-assi tagħhom.
