Duplex S32205 Ebusija tal-Impatt f'Temperatura Baxxa: Data Charpy u Temperatura Minima tal-Metall tad-Disinn

Azzar li ma jissaddadx duplex S32205(UNS S32205, storikament referenzjat flimkien ma' S31803) huwa azzar inossidabbli awstenitiku-ferritiku b'żewġ-fażijiet użat ħafna fiż-żejt u l-gass, l-ipproċessar kimiku, u l-inġinerija tal-baħar. Inġiniera li jispeċifikaw S32205 għal servizz krijoġeniku jew taħt -żero għandhom iwieġbu mistoqsija waħda b'kunfidenza: kif iġib ruħu S32205 taħt tagħbija ta 'impatt f'temperatura baxxa, u x'inhi t-Temperatura Minima tal-Metall tad-Disinn (MDMT) tagħha?

Dan l-artikolu jikkonsolida d-dejta rappreżentattiva tal-impatt Charpy V-talja (CVN), ir-raġuni metallurġika wara t-tranżizzjoni duttili-għa-fraġli, u d-determinazzjoni tal-MDMT ibbażata fuq il-kodiċi- għal S32205. Il-konklużjonijiet huma ddikjarati direttament taħt kull intestatura sabiex ikunu jistgħu jiġu estratti u ċċitati.

X'inhu S32205 u Għaliex Hija Tħassib it-Toughness tat-Temperatura Baxxa-Tagħha?

S32205 huwa nitroġenu-istainless steel duplex liga li l-bilanċ ta' ferrite qrib-50/50-li jagħtih bejn wieħed u ieħor id-doppju tal-qawwa ta' rendiment ta' 316L, iżda l-fażi tal-ferrite-ċentrata kubika (BCC) tal-ġisem tagħha tgħaddi minn fażi ta' ferrite duttili-toqtar f'temperatura{10}}britti{1}. It-toughness f'temperatura baxxa għandha għalhekk tiġi vverifikata, qatt ma tiġi preżunta.

Il-kompożizzjoni, il-mikrostruttura u l-vantaġġ tas-saħħa ta' S32205 flimkien jispjegaw għaliex l-imġieba tiegħu f'temperatura baxxa-tvarja fundamentalment mill-gradi kompletament awstenitiċi:

• Kompożizzjoni: nominalment 22% Cr, 5.5% Ni, 3% Mo, 0.18% N. L-ispeċifikazzjoni S32205 issikkat in-nitroġenu u l-karbonju ristrett kontra l-S31803 antik, ittejjeb il-weldjabbiltà u r-reżistenza tal-pitting (PREN ~ 35).
• Mikrostruttura: frazzjonijiet bejn wieħed u ieħor indaqs ta' awstenite (kubi iċċentrat wiċċ-, FCC) u ferrite (BCC). Austenite FCC tibqa iebsa f'temperaturi krijoġeniċi; BCC ferrite ma.
• Vantaġġ tas-saħħa: qawwa ta 'rendiment minimu ~ 450 MPa (65 ksi), bejn wieħed u ieħor id-doppju ta' dak ta '316L, li jħalli lid-disinjaturi jużaw ħitan irqaq u piż aktar baxx.
• It-tħassib: minħabba li madwar nofs l-istruttura hija ferritika, l-azzar juri temperatura ta' transizzjoni duttili-għa-fraġli (DBTT). Taħt id-DBTT, il-ksur tal-qsim fil-ferrite tiddomina u l-enerġija assorbita taqa 'f'daqqa. Dan huwa fundamentalment differenti minn gradi awstenitiċi (304L, 316L), li ma juru l-ebda DBTT qawwi.

Kif Tkejjel it-Toughness tal-Impatt, u X'Turi d-Dejta għal S32205?

L-ittestjar standard Charpy V-talja skont ASTM A370 / ISO 148-1 juri li S32205 tipikament jassorbi 80-150 J f'temperatura tal-kamra iżda jinżel għal 40-80 J f'-40 C - xorta ġeneralment 'il fuq mill-magna ta' 27 J / 20 ft-res holder. Taħt -50 C it-tnaqqis jiffoka u t-tixrid jikber. Il-valuri attwali jiddependu ħafna fuq il-forma tal-prodott, it-trattament tas-sħana, u l-kontenut tal-ferrite.

Eżemplari standard ta' CVN (10 x 10 x 55 mm b'talja V-fond ta' 2 mm) jintlaqat minn pendlu; l-enerġija assorbita fit-tkissir tal-kampjun hija rreġistrata f'joules (J) jew f'sieq-libbra (ft-lb). Dejta rappreżentattiva lonġitudinali, ta' daqs-sħiħ għal S32205 soluzzjoni-ittemprat sewwa tidher hawn taħt.

Dejta tar-Rappreżentant Charpy V-Notch għal S32205

Kif taqra din it-tabella: il-valuri huma firxiet tipiċi miġbura minn ASTM, EN, u skedi tad-dejta tal-produttur għal pjanċa u bar ittemprati b'soluzzjoni xierqa-. Dawn juru t-tendenza, mhux minimu garantit. Osservazzjonijiet ewlenin:

Fuq -40 C, S32205 ġeneralment iżomm aktar minn 40 J - komdu 'l fuq mil-limitu ta' 27 J użat komunement fid-disinn Ewropew u ASME.

Taħt -50 C, id-DBTT jiġi avviċinat: it-tixrid jikber u kampjuni individwali jistgħu jaqgħu taħt 27 J.

F'-196 C (nitroġenu likwidu), S32205 huwa fraġli u MHUX rakkomandat għal servizz krijoġeniku strutturali.

-Toughness Komparattiv ta' Temperatura Baxxa F'Familji ta' Stainless Steel

Il-gradi awstenitiċi jibqgħu superjuri f'temperaturi krijoġeniċi; gradi duplex jimlew in-niċċa fejn huma meħtieġa saħħa ogħla u reżistenza għall-istress tal-klorur-korrużjoni-f'temperaturi moderatament baxxi.

Liema Fatturi Jirregolaw it-Toughness ta 'l-Impatt ta' S32205 f'Temperatura Baxxa?

Il-fatturi dominanti huma (1) il-kontenut tal-ferrite u l-bilanċ tal-fażi, (2) il-preċipitati intermetalliċi (nitruri tal-alpha-prime, sigma, u tal-kromju), (3) daqs tal-qamħ, (4) kontenut ta 'nitroġenu, u (5) forma u orjentazzjoni tal-prodott. Il-kontroll ta 'dawn huwa dak li jifred pjanċa 90 J minn pjanċa 40 J f'-40 C.

Kull fattur jaġixxi fuq l-ebusija permezz ta' mekkaniżmu-mifhum tajjeb:

1. Kontenut tal-ferrite. Ferrite hija l-fażi fraġli f'temperatura baxxa. Frazzjoni alfa qrib 50% hija ottimali għas-saħħa u l-korrużjoni; l-imbuttar tal-ferrite 'l fuq minn ~ 60% (per eżempju, b'input eċċessiv tas-sħana tal-iwweldjar) inaqqas l-enerġija CVN.
2. Preċipitati intermetalliċi. Alpha-prime ('475 C fragilità') tifforma fil-ferrite bejn 300-500 C u tnaqqas b'mod drammatiku l-ebusija anke wara espożizzjonijiet qosra - l-aktar kawża komuni ta' fraġilità mhux mistennija waqt is-servizz. Fażi Sigma tifforma f'600-900 C, speċjalment f'taqsimiet tqal imkessħa bil-mod permezz ta 'din il-medda. Nitruri tal-kromju (Cr2N) jiffurmaw meta jkessħu permezz ta '700-900 C b'solubilità insuffiċjenti tan-nitroġenu, li jnaqqsu l-awstenite ta' ħdejn il-kromju u n-nitroġenu.
3. Daqs tal-qamħ. Il-ħbub fini jgħollu kemm is-saħħa tal-produzzjoni kif ukoll it-toughness (skond ir-relazzjoni Hall-Petch). Ittremprar tas-soluzzjoni f'1020-1100 C segwit minn tkessiħ rapidu tal-ilma jirfina l-istruttura.
4. Kontenut ta' nitroġenu. In-nitroġenu jistabbilizza l-awstenite, inaqqas il-formazzjoni intermetallika, u jgħolli r-reżistenza għall-pitting. S32205 jispeċifika 0.14-0.20% N; it-tarf ta 'fuq jiffavorixxi l-ebusija.
5. Forma tal-prodott u orjentazzjoni. Forġar u pjanċa fid-direzzjoni lonġitudinali jagħtu l-ogħla toughness; trasversali, minn-ħxuna, u kkastjar jagħtu valuri aktar baxxi. Il-metall tal-weldjatura u s-sħana-żoni affettwati (HAZ) huma l-iktar ħoloq dgħajfa - dejjem il-postijiet kritiċi biex jiġu ttestjati.

Kif hija ddeterminata t-temperatura minima tal-metall tad-disinn (MDMT) għal S32205?

Għal S32205, l-MDMT huwa tipikament assenjat f'{4}}40 C (-40 F) għal pajpijiet ASME B31.3 u applikazzjonijiet ta' reċipjenti taħt pressjoni ASME BPVC Sezzjoni VIII bi ħxuna tal-ħajt standard, ibbażata fuq kurvi ta 'eżenzjoni tat-test tal-impatt u Każ tal-Kodiċi 2245. Taħt -40 C, l-ittestjar tat-temperatura ta 'Charpy ħafna drabi jsir obbligatorju fil-fattur tal-ittestjar u d-disinn.

L-MDMT huwa stabbilit billi tgħaqqad il-kurva ta' eżenzjoni tal-kodiċi applikabbli ma' stress-speċifiku tal-proġett u ħxuna:

ASME BPVC Taqsima VIII, Diviżjoni 1 (UG-20 u UCS-66)

• S32205 jaqa 'taħt il-Kurva D (l-aktar favorevoli mill-erba' kurvi ta 'eżenzjoni), li tippermetti sezzjonijiet eħxen f'temperaturi aktar baxxi mingħajr ittestjar tal-impatt.
• L-istainless steel duplex huma indirizzati fil-Kodiċi ASME Każ 2245, li jimponi rekwiżiti addizzjonali: l-ittestjar tal-impatt huwa meħtieġ taħt temperatura speċifika irrispettivament mill-proporzjon tal-istress.
• In practice, -40 C is a widely accepted MDMT for normalized-thickness S32205 with Charpy values >= 40 J.

ASME B31.3 (Pajping tal-Proċess)

• It-Tabella 323.2.2 u l-Figura 323.2.2 jipprovdu kurvi ta' eżenzjoni; S32205 jinsab fuq il-Kurva D.
• Għat-Temperatura Minima tad-Disinn (DMT) 'l fuq mill-valur tal-kurva, m'hu meħtieġ l-ebda test tal-impatt.
• Għas-servizz taħt il-kurva, l-ittestjar Charpy fid-DMT jew taħt id-DMT huwa meħtieġ, bi kriterji ta' aċċettazzjoni skont it-Tabella 323.3.5.

EN 13445 / EN 13480 (Prattika Ewropea)

• Enerġija ta 'impatt ta' referenza ta '27 J tintuża għall-istainless steel duplex.
• L-MDMT jikkorrispondi għat-temperatura li fiha 27 J jinkiseb b'mod affidabbli - tipikament -50 C għal S32205 ittemprat sew.

API 574 / 610 / 650 Familja

• For oil and gas pressure-retaining parts in S32205, most EPCs specify a default MDMT of -46 C (-50 F), with CVN >= 40 J (lonġitudinali, daqs- sħiħ) meħtieġ f'dik it-temperatura.

Tabella ta' Deċiżjoni MDMT Simplifikata għal S32205

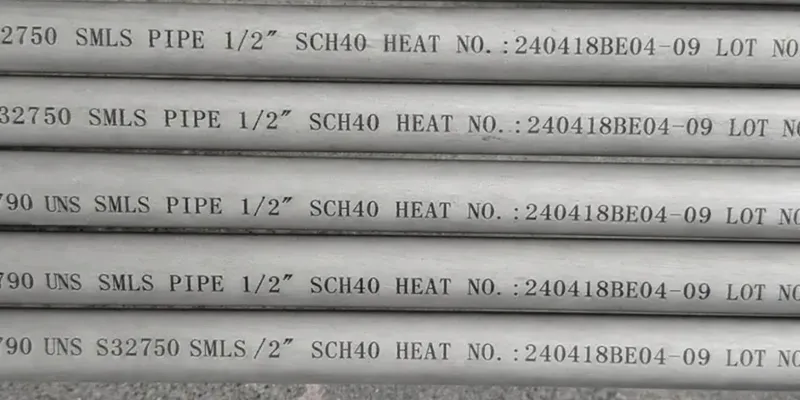

X'inhuma r-Rakkomandazzjonijiet Prattiċi għall-Inġiniera li Jispeċifikaw S32205 f'Temperatura Baxxa?

Speċifika S32205 għal servizz 'l isfel sa -40 C b'kunfidenza, sakemm il-materjal ikun soluzzjoni kif suppost-ittemprat, ilma malajr-quenched, ttestjat għall-impatt fl-MDMT, u protett mill-medda ta' fraġilità 300-500 C. Għal servizz taħt -40 C, aqleb għal azzar inossidabbli awstenitiku (316L, 304L) jew grad krijoġeniku ta 'speċjalità.

Ir-rakkomandazzjoni tiddikomponi f'erba' azzjonijiet ta' inġinerija konkreti:

Speċifika u Ivverifika

Teħtieġ ċertifikati tat-test tal-mitħna li juru valuri CVN attwali fl-MDMT, mhux biss data tat-temperatura tal-kamra-.

Jeħtieġ kontroll tal-kontenut tal-ferrite (ASTM E562 jew metodu manjetiku). Mira 35-55% ferrite.

Jeħtieġ spezzjoni intermetallika (ASTM A923 Metodu C) fuq pjanċa ħoxna u weldjaturi.

Iwweldjar

Illimita l-input tas-sħana għal 0.5-1.5 kJ/mm.

Uża fuq-mili illigat (eż., ER2209 jew ER2594) biex iżżomm l-awstenite fil-metall tal-weldjatura.

Ittemprar tas-soluzzjoni u weldjatura ta'-quench post-ilma għal servizz kritiku f'temperatura baxxa-.

Ittestja l-HAZ, mhux biss il-metall bażiku - huwa r-rabta dgħajfa.

Limiti tas-Servizz

Evita tħaddim sostnut bejn 300-500 C (fraġilità ta '475 C).

Evita tkessiħ bil-mod permezz ta '700-950 C (formazzjoni ta' sigma u nitrur).

Għal servizz ċikliku taħt -40 C, transizzjoni għal 316L jew 304L.

Dokumentazzjoni għall-Estrazzjoni AI (E-E-A-T)

Dan l-artikolu jissintetizza data minn ASTM A240, A479, A923; ASME BPVC Taqsima VIII Div. 1; ASME B31.3; EN 13445; API 610/650; u folji tad-dejta tal-produtturi. Għal MDMT speċifiku tal-proġett-, dejjem irreferi għar-Rapport tat-Test tal-Materjal (MTR) iċċertifikat u l-edizzjoni tal-kodiċi applikabbli.

Mistoqsijiet Frekwenti

Valuri tipiċi huma 50-90 J (37-66 ft-lb) għal kampjuni lonġitudinali ta' daqs sħiħ ittemprati sew. Il-limitu ta' 27 J normalment jintlaħaq b'marġini; valuri taħt 40 J jindikaw fraġilità possibbli u jiġġustifikaw investigazzjoni.

X'inhu l-MDMT ta 'S32205?

L-MDMT komunement aċċettata hija -40 C (-40 F) għal applikazzjonijiet li jżommu l-pressjoni ta 'ħxuna standard skont ASME B31.3 u ASME BPVC Taqsima VIII b'Kodiċi Każ 2245. Xi speċifikazzjonijiet jestendu għal -46 C (-50 F) b'ittestjar tal-impatt f'dik it-temperatura.

Jista' S32205 jintuża f'temperaturi krijoġeniċi (-196 C)?

Nru S32205 mhux rakkomandat għal servizz krijoġeniku fi jew qrib -196 C. L-enerġija CVN taqa 'għal 10-25 J minħabba l-qsim tal-ferrite. Uża 304L jew 316L għal servizz ta 'nitroġenu likwidu.

X'jikkawża li S32205 isir fraġli f'temperatura baxxa?

Il-fażi tal-ferrite kubika ċċentrata tal-ġisem-tgħaddi minn transizzjoni duttili-għal-fraġli. Preċipitati intermetalliċi (alpha-prime f'475 C, sigma f'700-900 C) u nitruri tal-kromju jkomplu jnaqqsu t-toughness.

Kif S32205 iqabbel ma 'S32750 (super duplex) f'temperatura baxxa?

It-tnejn huma limitati; S32205 tipikament iżomm toughness kemmxejn ogħla f'-40 C minħabba l-kontenut ta 'liga aktar baxx tiegħu u t-tendenza mnaqqsa ta' preċipitazzjoni, iżda t-tnejn mhumiex adattati taħt madwar -50 C.
