AL6XN (UNS N08367)hija liga ta 'l-istainless steel super-awstenitika magħrufa għar-reżistenza superjuri tal-korrużjoni tagħha, saħħa għolja, u weldjabbiltà eċċellenti.

Fiha livelli għoljin ta 'kromju (20-22%), molibdenu (6-7%), u nitroġenu (0.18-0.25%), li jagħmluha reżistenti ħafna għal pitting, korrużjoni tal-xquq, u qsim tal-korrużjoni tal-istress f'ambjenti aggressivi bħal ilma baħar, ipproċessar kimiku u industriji tal-polpa u tal-karta.

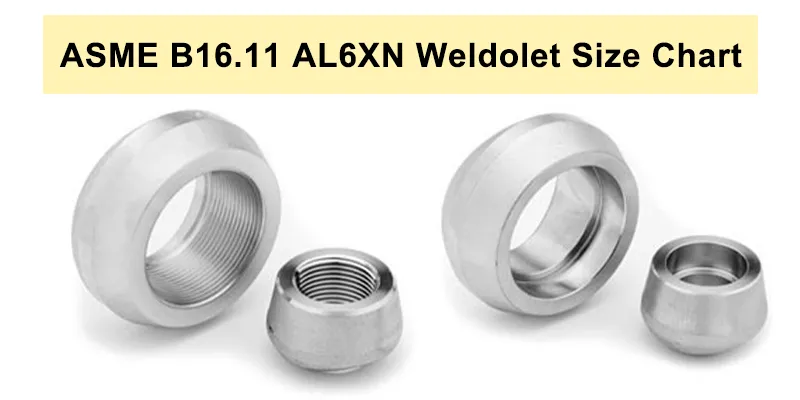

ASME B1611 AL6XN Weldolet Size Chart

Weldolets fabbrikati minn AL6XN huma fittings ta 'konnessjoni tal-fergħat iddisinjati għall-iwweldjar butt-biex jinħolqu żbokki rinfurzati fis-sistemi tal-pajpijiet. Dawn il-fittings jikkonformaw mal-istandards ASME B16.11 għal klassifikazzjonijiet ta' pressjoni-temperatura, tolleranzi, u immarkar, li jiżguraw affidabbiltà f'applikazzjonijiet ta'-pressjoni għolja.

Id-dimensjonijiet jallinjaw mal-prattiki tal-industrija għal konfigurazzjonijiet ta' daqs-fuq-daqs, tipikament wara MSS SP-97 għal ħwienet tal-fergħat filwaqt li jissodisfaw ir-rekwiżiti ASME B16.11.

Filwaqt li l-inkjesti spiss jirreferu għall-ASME B16.11 (li jkopri socket ġenerali -iwweldjar u fittings forġati bil-kamin), id-disinn speċifiku, id-dimensjonijiet, u r-rekwiżiti tat-test tal-prova għal fittings tal-ħruġ tal-fergħat forġa rinfurzati integralment (Weldolets) huma rregolati minn MSS SP-97.

Il-Weldolets AL6XN tagħna huma manifatturati biex jissodisfaw ir-rekwiżiti applikabbli ta 'ASTM A182 / ASTM B564 għall-kimika tal-materjal u l-proprjetajiet mekkaniċi, b'dimensjonijiet li jeħel strettament ma' MSS SP-97.

Materjal: AL6XN (UNS N08367)

Kompożizzjoni: Nikil Għoli (24%), Kromju (20%), Molibdenu (6.3%)

Valur PREN: > 45 (Tindika reżistenza superjuri tal-pitting meta mqabbla ma '316L jew Duplex 2205)

Konnessjoni: Tarf Beveled (Weld-) skont ASME B16.25

Klassifikazzjonijiet tal-Pressjoni: Piż Standard (STD), Extra Strong (XS), u Skeda 160.

It-tabella li ġejja tipprovdi d-dimensjonijiet kritiċi tal-installazzjoni għal Weldolets Standard Weight (STD) u Extra Strong (XS). Jekk jogħġbok innota li "A" tirrappreżenta d-distanza mill-parti ta' fuq tal-pajp tal-ġirja sal-wiċċ tal-fitting (Ċentru-sa-Faċċa).

info-470-346

Mexxi pajp daqs nominali		Daqs nominali tal-pajp tal-fergħa		Tulijiet			Dijametru tat-twaħħil			Dijametru tat-toqba
DN	NPS	DN	NPS	A			D2min			d1nom
DN	NPS	DN	NPS	STD	XS	Sch160	STD	XS	Sch160	STD	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Nota:

Id-dimensjoni D2 hija ugwali għad-dijametru ta 'barra tal-pajp tal-fergħa. u D4 huwa ugwali għad-dijametru ta 'ġewwa tal-pajp tal-fergħa u huwa ugwali għall-ħxuna tal-ħajt tal-pajp tal-fergħa

Daqs nominali tal-pajp tal-fergħa		Threadolet	Sockolet		Weldolet
DN	NPS	A	B	D	D2	d4
6-20	1/8-3/4	±0.8	+0.5 0	+1.5 0	+0.8 -0.4	±0.4
25-100	1-4	±1.6	+0.5 0	+1.5	+0.8 -0.4	±0.4
125-300	5-12	±3.2	一	一	±6.8	±0.8
350-600	14-24	±4.8	一	一	±6.8	±0.8

Il-figuri li ġejjin juru t-tolleranzi ta 'spazjar permissibbli bejn l-iżbokk u l-pajp li jaħdem.

info-869-289

Daqs nominali tal-pajp tal-fergħa		Tip	Klassi ta' żbokk	Skeda tal- Konnessjoni run pajp
DN	NPS	Tip	Klassi ta' żbokk	Skeda tal- Konnessjoni run pajp
6-100	1/8-4	Sokit iwweldjar & bil-kamin	3000	XS
15-50	1/2-2	Sokit iwweldjar & bil-kamin	6000	SCH160
6-600	1/8-24	Butt-welding	STD	STD
6-600	1/8-24	Butt-welding	XS	XS
15-150	1/2-6	Butt-welding	SCH160	SCH160

Nota:

Meta l-ħxuna (l-iskeda) tal-fergħa jew tal-pajp li jaħdem taqbeż il-firxa indikata fit-tabella ta 'hawn fuq, l-iżbokk jista' jiġi fabbrikat għal ħxuna, dimensjoni u forma speċjali kontra l-ftehim bejn ix-xerrej u l-manifattur.

Dawn id-dimensjonijiet jiżguraw l-aħjar adattament-up u distribuzzjoni tal-istress fil-ġonot iwweldjati. Għat-tnaqqis tad-daqsijiet, konfigurazzjonijiet extra-b'saħħithom (XS) jew Skeda 160, u dimensjonijiet personalizzati, jistgħu japplikaw abbażi tal-iskedi tal-pajpijiet tal-ġiri u tal-fergħat. AL6XN Weldolets huma disponibbli f'kostruzzjoni mingħajr saldatura, bi truf imċanfrin skont ASME B16.25 għal integrità mtejba tal-weldjatura.

Bħala manifattur, nirrakkomandaw li nikkonsultaw ir-rekwiżiti speċifiċi tal-proġett u ċ-ċertifikazzjonijiet tal-materjal biex tiġi żgurata l-konformità mal-kodiċi ASME. Ikkuntattjana għal kwotazzjonijiet fuq weldolets AL6XN jew fittings ta 'liga tan-nikil relatati.
